变电站消防稳压控制柜工作原理深度解析-蓝升泵业
26/04/02 16:39:04
变电站作为电力系统的核心枢纽，其内部设备价值高昂，且存在大量充油设备（如变压器、电抗器），火灾风险等级极高。消防稳压控制柜是变电站水消防系统的核心控制单元，承担着维持消防管网“准工作状态”的关键任务。本文将从系统组成、工作逻辑、核心控制策略及安全保障机制四个方面，深入解析变电站消防稳压控制柜的工作原理。
一、
在变电站的消防设计中，临时高压水消防系统（包括消火栓系统、水喷雾系统）被广泛采用。该系统平时由稳压泵维持管网压力，火灾时由主消防泵提供灭火所需流量与压力。稳压控制柜正是这一“平时稳压、战时退出”机制的自动化执行者，其可靠性直接决定了消防系统能否在火灾初期迅速响应。
二、系统基本组成

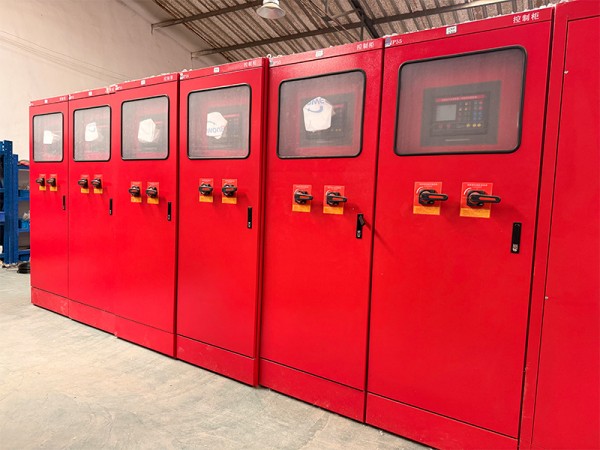

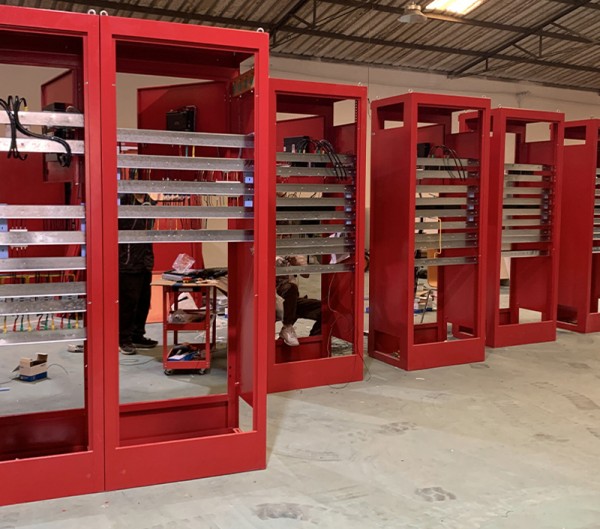

消防稳压控制柜通常集成了以下关键组件：
控制器（PLC/智能型控制器）：系统的逻辑大脑，负责信号采集、逻辑判断与指令下发。
变频器或软启动器（可选）：用于实现稳压泵的平滑启动，减少机械冲击。
压力传感器：安装于消防管网主干管上，实时反馈压力信号。
液位传感器：监测消防水池或高位水箱的水位，防止干转。
双电源切换装置（ATS）：确保在主电源故障时，控制柜能自动切换至备用电源供电。
两台稳压泵（一用一备）：执行增压补水的执行机构。
人机交互界面（HMI/触摸屏）：用于参数设定、状态显示与故障记录。
三、核心工作原理：闭环压力自维持系统
稳压控制柜的核心逻辑是基于压力上下限的滞回控制，通过“监测-判断-执行-反馈”形成闭环自动控制。
3.1 设定关键参数
操作人员需预先在控制器中设定两个核心压力阈值：
启泵压力（P_start， 通常为0.40-0.45MPa）：代表管网压力下限。低于此值，说明系统存在泄漏或微小用水。
停泵压力（P_stop， 通常为0.48-0.50MPa）：代表管网压力上限。达到此值，说明系统已恢复正常。
同时，会设定一个稳压泵最小运行时间（如60秒），以防止频繁启停。
3.2 自动稳压工作流程
静态保持：在正常情况下，管网压力稳定在P_stop附近，两台稳压泵均处于待机状态，控制柜仅进行实时监测。
压力下降，启动补偿：由于管道连接处渗漏或试验阀开启，管网压力逐渐下降。当压力传感器检测到压力值低于P_start时，控制器立即发出指令，启动主用稳压泵。
补水增压：稳压泵从消防水池或水箱吸水，向管网补水。随着水量补充，管网压力开始回升。
压力达标，延时停机：当压力回升至P_stop时，控制器不会立即停止水泵。而是启动延时停机计时（通常60-120秒）。
设计目的：防止因短暂的流量波动（如一个消防水龙头关闭瞬间的水锤效应）导致水泵频繁启停。如果在延时期间压力稳定在P_stop以上，延时结束后控制器将停止稳压泵。
特殊情况：如果在延时期间压力再次下降至P_start以下，控制器会重置延时计时，并让稳压泵继续运行，直至压力稳定达标。
双泵自动轮换：为避免备用泵长期闲置导致锈蚀卡死，控制器支持定时轮换功能（例如每24小时切换一次），自动将主备用角色互换。
3.3 火灾状态下的逻辑切换
这是保障消防供水可靠性的关键设计：
主消防泵启动条件：当发生真实火灾，多个消火栓同时打开或喷头破裂，用水量远大于稳压泵的额定流量（通常稳压泵流量仅为1-5L/s）。此时，尽管稳压泵全速运行，管网压力仍持续下降，最终跌破主消防泵的启动阈值（P_main， 如0.35MPa）。
自动移交控制权：控制器一旦检测到压力低于P_main并持续一定时间（如5-10秒，防误动），立即判断为火灾状态。此时：
发出指令启动主消防泵。
立即强制停止稳压泵。原因在于：稳压泵容量小，若与主泵并联运行，不仅无法增加有效流量，反而会因入口压力干扰造成能量损耗。
手动复位：火灾扑灭、主泵手动停机后，控制柜需切换至“手动”模式或通过专用复位按钮，才能重新启用自动稳压功能。这是为了防止在未确认管网是否已修复的情况下自动运行。
四、核心功能与安全保障
4.1 水位监控与低水位保护
逻辑：控制器实时读取消防水池/水箱液位。当液位低于最低启泵水位时，控制柜会强制闭锁所有稳压泵的启动指令，并发出“水池低水位”报警，防止水泵空转烧毁。
恢复：只有液位恢复到安全水位以上，且人工确认后，闭锁才会解除。
4.2 故障自诊断与备用泵投切
过载保护：当运行中的稳压泵发生过载、缺相、短路等电气故障时，控制柜内的热继电器或智能保护器会切断该泵电源，并自动将备用泵投入运行。
故障报警：同时将故障信息（如“1#稳压泵过载”）通过硬接点或通讯上传至变电站公用测控屏或火灾报警控制器（FAS）。
4.3 远程监控与无人值守
现代变电站多要求实现无人值守。稳压控制柜需提供以下标准接口：
状态硬接点：运行状态、故障状态、手/自动状态、电源状态。
模拟量输出：实时管网压力（4-20mA）、水池液位。
通讯接口：RS485（Modbus-RTU协议）或以太网，将全部数据接入变电站辅助控制系统，实现远方监视与控制。
五、典型工作模式对比
模式 触发条件 稳压泵动作 主消防泵动作 典型场景
待机稳压 P > P_start 停止 停止 系统无泄漏，压力正常
自动补水 P ≤ P_start 启动（直至P_stop后延时停机） 停止 微小渗漏、试验放水
火灾供水 P ≤ P_main 持续数秒 强制停止 启动 多个消火栓开启、水喷雾启动
低水位保护 液位 < 启泵水位 禁止启动 可启动（紧急情况） 水池补水不及或泄露
六、
变电站消防稳压控制柜并非简单的电机启停装置，而是一套具备滞回控制、故障容错、水位联锁、主从切换的智能安全系统。其工作原理基于精准的压力闭环控制，并通过与主消防泵的优先级逻辑切换，确保了“平时管网不超压、不欠压，火时主泵能瞬间投入”。在无人值守的变电站中，该控制柜的稳定运行与完善的远程通讯能力，是消防系统第一道防线——管网带压待机——能够长期有效的根本保障。因此，对稳压控制柜
