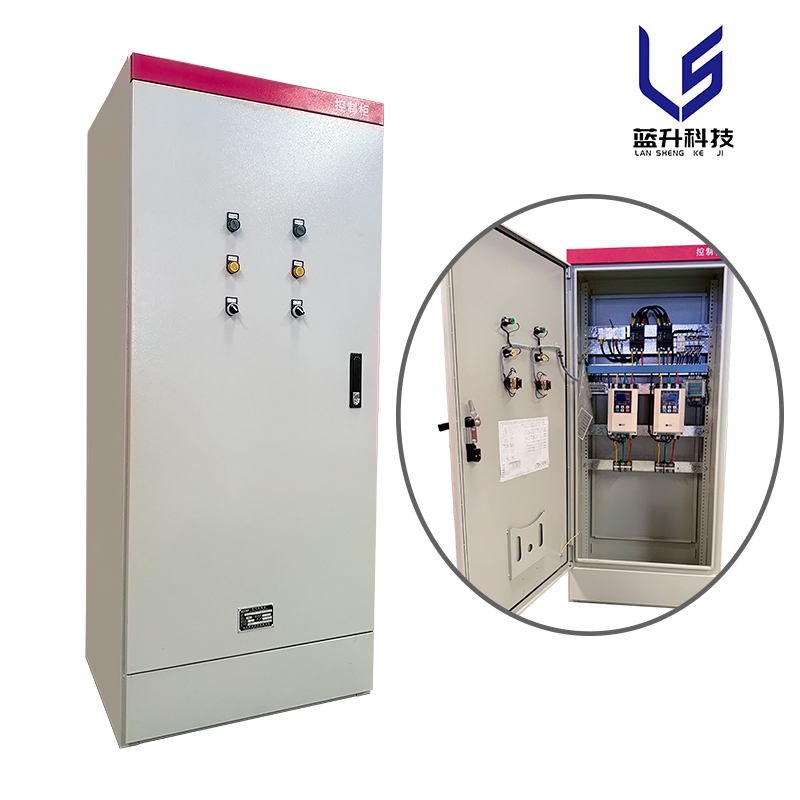

排污泵软启动控制柜

一、概述

变电站集水池排污泵控制柜作为变电站泵房自动化系统的核心组件，集成了泵的控制、保护、监测及通讯等多项功能，确保泵房设备的高效与稳定运行。该控制柜适用于各类电压等级的变电站，能够适应多样化的工作环境和需求。

二、主要功能

1、消防蓄水池、集水池及消防水箱的水位监控，以及将实时水位及高低液位报警状态上传监控后台。

2、集水池泵、溢流井泵、深井泵等受控设备的控制与监控。

3、通过蓄水池液位来控制蓄水阀以保证水池的水量，当水池液位低于设定水位时，发出信号开启电动球阀，实现消防水池自动补水；当水池液位高于设定水位时，发出信号关闭电动球阀。当蓄水池液位高于或者低于报警水位时，报警信号传至有人值守的场所，当蓄水池水位低于最低水位时，可手动或自动停止消防泵运行。

5、通过集水池液位来控制集水池排污泵的启停，如：当集水池液位达到预设水位-3.8米时，自动启动第一台潜水排污泵，当集水池液位继续升高达到-3.3米时，自动启动第二台潜水排污泵，当集水池液位继续升高达到预设水位-2.8米时，自动启动第三台潜水排污泵；当集水池液位下降至预设水位-3.3米时，第三台潜水排污泵自动停止，当集水池液位下降至预设水位-3.8米时，第二台潜水排污泵自动停止，当集水池液位下降至预设水位-4.9米时，第一台潜水排污泵自动停止；当集水池液位达到预设水位-1.9米时，表示超过最高水位，控制装置自动报警并上传报警信号至监控后台。
