220KV变电站消防系统

220KV变电站消防蓄水给水集中智能控制系统相关屏柜介绍

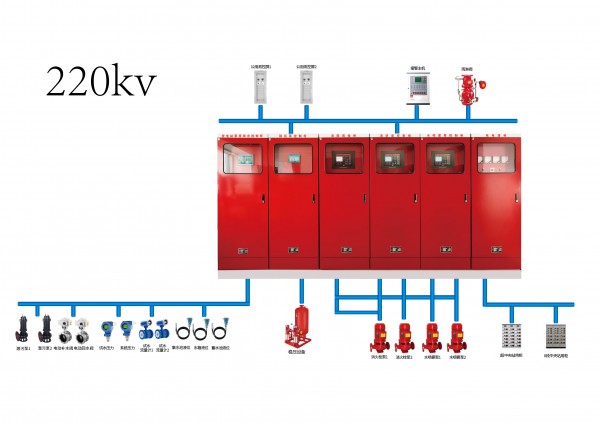

220KV变电站消防蓄水给水集中智能控制系统共设置6面柜，其中，消防相关屏柜5面，包括：双电源切换柜、消防泵控制柜、稳压泵控制柜、巡检柜、水喷雾消防泵控制柜；非消防相关屏柜1面，包括：泵房综合控制柜。以上屏柜通常设置于综合泵房控制室。

控制系统工作原理及功能：

1)双电源柜：消防控制系统引接两路独立的站用电源，经双电源切换后，通过柜顶交流电源母线为所有消防相关设备供电，并为消防辅控设备提供DV24V电源。

2))消防泵控制柜功能：2台消防泵互为备用；当出水管压力降低至0.34MPa（压力可设置）时，消防泵自动投入；消防泵启动信号、消防泵控制回路故障、手自动状态信号同时发送至公用测控屏及火灾报警辅控系统；消防水泵可以就地及远程控制，但需要手动停泵。控制柜具有机械应急启动功能，紧急情况下，现场操作人员可以通过机械应急启动柜装置紧急启动任意一台消防泵

3)水喷雾消防泵控制柜实现如下功能：2台水喷雾消防泵互为备用；当站区主变发生火灾时，雨淋阀开启，压力开关发出信号，启动1台水喷雾消防泵，同时将水喷雾消防泵紧急运行信号发送至监控后台；水喷雾消防泵可以就地及远程控制，但需要手动停泵。

4)稳压泵控制柜功能：采用PLC触摸屏人机界面，2台稳压泵互为备用；当出水管压力（采用模拟量或者开关量）降低至启泵设定值时，稳压泵自动投入；当出水管压力升高至停泵设定值并维持60s（时间可设置）后，稳压泵自动停止；消防泵启动后，稳压泵自动停止，直到消防泵停止运转，手动恢复稳压泵控制功能。稳压泵任意一台的手自动状态、运行、故障、过载信号以及水箱液位及管道系统压力上传至公用测控屏。

5)巡检柜功能：巡检柜可以实现定期对消防水泵的低频巡检。

6)泵房综合控制柜功能：1.消防蓄水池、集水池及消防水箱的水位监控，以及将实时水位及高低液位报警状态上传监控后台。2.对站内水工辅控设备的监控，如系统压力、流量等数据上传。3.集水池泵、溢流井泵、深井泵等受控设备的控制与监控。4、控制蓄水阀以保证水池的水量，当水池液位低于设定水位时，发出信号开启电动球阀，实现消防水池自动补水；当水池液位高于设定水位时，发出信号关闭电动球阀。当蓄水池液位高于或者低于报警水位时，报警信号传至有人值守的场所，当蓄水池水位低于最低水位时，可手动或自动停止消防泵运行。
