500KV及以上变电站消防系统

500KV变电站消防蓄水给水集中智能控制系统相关屏柜介绍

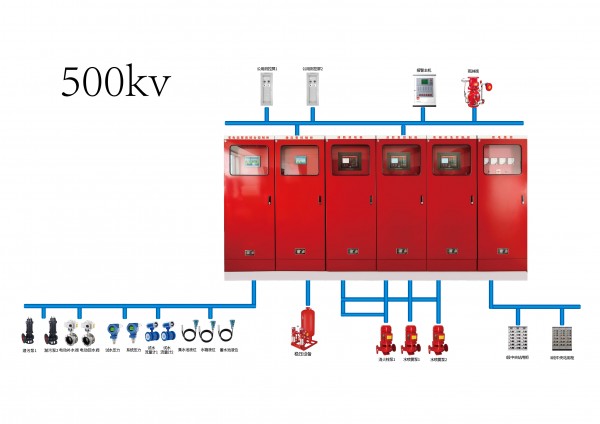

500KV(亦可用于660/800kv)变电站消防蓄水给水集中智能控制系统共设置6面柜，其中，消防相关屏柜5面，包括：双电源切换柜、消防泵控制柜、稳压泵控制柜、巡检柜、机械应急控制柜；非消防相关屏柜1面，包括：泵房综合控制柜。以上屏柜通常设置于综合泵房控制室。

控制系统工作原理及功能：

1)双电源柜：消防控制系统引接两路独立的站用电源，经双电源切换后，通过柜顶交流电源母线为所有消防相关设备供电，并为消防辅控设备提供DV24V电源。

2))消防泵控制柜功能：a)消火栓消防泵3台，两用一备；消防主泵的直接启动时间小于30s,当任一台消防主泵因故停运时，可自动切换至备用消防主泵。b)当室外消火栓给水系统出水管压力降低至0.50MPa（可设置）时，启动1台消火栓消防泵，（部分超高压公司要求两个压力点启泵，即压力降至压力1点位启动一台泵，压力持续下降至压力2点位同时启动两台主泵，我司产品均可满足要求）同时将消火栓消防泵紧急运行信号发送至监控后台；2台消火栓消防泵兼做水喷雾消防泵，剩余1台消防泵备用。c)当站主变发生火灾时，启动水喷雾灭火系统，自动控制状态下，火灾报警系统可通过电磁阀自动开启雨淋阀，也可现场及远程启动雨淋阀；雨淋阀开启后，压力开关发出信号，启动2台消火栓消防泵，剩余1台消防泵备用；同时将消火栓消防泵紧急运行信号发送至监控后台。d)消防主泵需手动停泵。当手动停泵后，消防系统应及时复位，重新进入消防准备状态。

3)稳压泵控制柜功能：采用PLC触摸屏人机界面，2台稳压泵互为备用；当出水管压力（采用模拟量或者开关量）降低至启泵设定值时，稳压泵自动投入；当出水管压力升高至停泵设定值并维持60s（时间可设置）后，稳压泵自动停止；消防泵启动后，稳压泵自动停止，直到消防泵停止运转，手动恢复稳压泵控制功能。稳压泵任意一台的手自动状态、运行、故障、过载信号以及水箱液位及管道系统压力上传至公用测控屏。

4机械应急柜：紧急情况下，现场操作员可通过机械应急装置启动任一台消防泵。

5)巡检柜功能：巡检柜可以实现定期对消防水泵的低频巡检。

6)泵房综合控制柜功能：1.消防蓄水池、集水池及消防水箱的水位监控，以及将实时水位及高低液位报警状态上传监控后台。2.对站内水工辅控设备的监控，如系统压力、流量等数据上传。3.集水池泵、溢流井泵、深井泵等受控设备的控制与监控。4、控制蓄水阀以保证水池的水量，当水池液位低于设定水位时，发出信号开启电动球阀，实现消防水池自动补水；当水池液位高于设定水位时，发出信号关闭电动球阀。当蓄水池液位高于或者低于报警水位时，报警信号传至有人值守的场所，当蓄水池水位低于最低水位时，可手动或自动停止消防泵运行。
